玻纖增強阻燃PEI+GF30%+FR耐高溫 耐磨

玻纖增強阻燃PEI+GF30%+FR耐高溫 耐磨：PEI具有很強的高溫穩定性，即使是非增強型的PEI，仍具有很好的韌性和強度。因此利用PEI優越的熱穩定性可用來制作高溫耐熱器件。

具有優良的機械性能、電絕緣性能、耐輻照性能、耐高低溫及耐磨性能，并可透過微波。還有良好的阻燃性、抗化學反應以及電絕緣特性。加碳纖維、不銹鋼纖維、玻璃纖維、導電炭黑、石墨、石墨烯

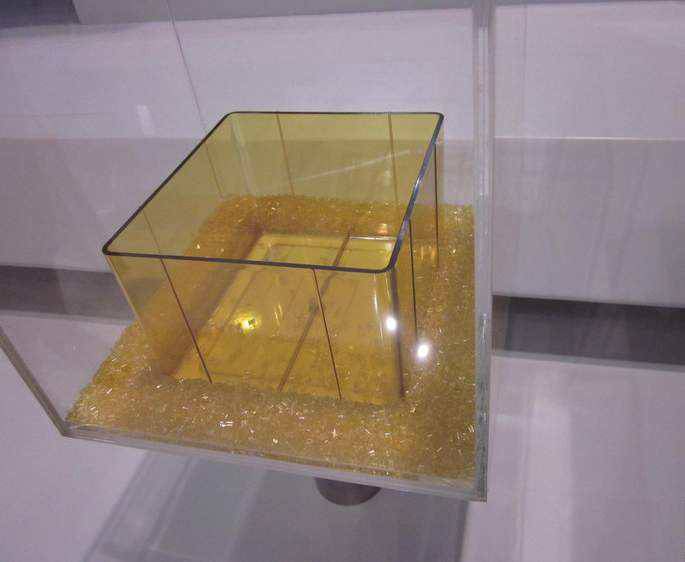

PEI （聚醚酰亞胺，Polyetherimide）是琥珀色透明固體，不添加任何添加劑就有固有的阻燃性和低煙度，氧指數為47%，燃燒等級為UL94-V-0級，密度為1.28~1.42g/cm3。

PEI具有很強的高溫穩定性，即使是非增強型的PEI，仍具有很好的韌性和強度。因此利用PEI優越的熱穩定性可用來制作高溫耐熱器件。

玻纖增強阻燃PEI+GF30%+FR耐高溫 耐磨：PEI*樹脂可以在大多數標準注塑機上注塑。建議使用往復式螺桿注塑機。

確定用于注塑特定PEI*樹脂部件的設備大小時，應考慮的兩個基本因素是總注射重量和總投影面積。

一般在總注射量（所有模腔加上流道和澆口）等于機器能力的30到80%時，可獲得效果。在使用大型機筒時，如果注射亙太小，則可能會不必要地延長樹脂滯留時間。如果有必要在適宜溫度范圍內在較高溫度下進行注塑，減少材料熱降解的可能性通常要求減少滯留時間。因此，為了達到較高溫度注塑要求，建議最小的注射大小也應大于機器能力的60%

玻纖增強阻燃PEI+GF30%+FR耐高溫 耐磨：確定完全注射的總投影面積（所有型腔加上承受注射壓力的流道面積）后，應為每平方工英寸的投影面積提供4到6噸的鎖模力，以便減少部件的溢料。玻璃增強樹脂可能需要稍高一點的鎖模力（估計每平方英寸要增加一噸夾緊力）。壁厚、流程長度和注塑條件決定著實際所需的鎖模力噸位。

玻纖增強阻燃PEI+GF30%+FR耐高溫 耐磨：PEI（聚醚酰亞胺）優點：

1:具有優良的機械性能、電絕緣性能、耐輻照性能、耐高低溫及 性能，并可透過微波。

2:良好的阻燃性、抗化學反應。玻璃化轉化溫度很高，達215℃。

3:PEI還具有很低的收縮率及良好的等方向機械特性。加入玻璃纖維、碳纖維或其他填料可達到增強改性的目的。

4:可和其它工程塑料組成耐熱高分子合金，可在-160～180℃的工作溫度下長期使用。 　　

A:電器絕緣性好、良好的電鍍性能較寬溫度（-200——170度）范圍保持穩定的介電常數和損耗因數。

B:玻璃化溫度與熱變性溫度接近、熔點高達330度在低溫/高溫下仍保有高機械強度、高硬度、高抗蠕變性、良好韌性杰出的抗析出性 （ 適合用在利用蒸氣消毒的殺菌室 ）。

C:不易滋生細菌，常用于食品加工業高抗輻射性 可透過紅外光和微波輻射。

玻纖增強阻燃PEI+GF30%+FR耐高溫 耐磨：PEI注塑模工藝條件：

干燥處理：PEI具有吸濕特性并可導致材料降解。要求濕度值應小于0.02%。建議干燥條件為150℃、4小時的干燥處理。 　　

熔化溫度：普通類型材料為340～400℃；增強類型材料為340～415℃。 　　

模具溫度：107～175℃，建議模具溫度為140℃。 　　

注射壓力：700～1500bar。 　　

注射速度：使用盡可能高的注射速度。

通常可以采用適用天相容螺桿和機筒的傳統制造材料。建議使用雙金屬機筒。

根據螺桿直徑，使長徑比為20:1 ，壓縮比為2.2:1 。此外，還建議使用短進料區（5段）和長壓縮區（11段），同時通過一個恒定的錐度逐漸過渡到一個較短的計量區（4段）。壓縮應在一個逐漸過渡的恒定錐度上完成，因為急劇的變化可能導致過大的剪切力和材料降解。如果無法選擇特定的螺桿，經證明使用長徑比為16:1到24:1、壓縮率為1.5:1到3.0:1的通用螺桿是成功的。建議不要使用帶排氣孔的機筒來加工PEI樹脂。止回閥應為滑動逆止環類型。

玻纖增強阻燃PEI+GF30%+FR耐高溫 耐磨：PEI中文名字（聚醚酰亞胺）是琥珀色透明固體,有良好的阻燃性和低煙度,燃燒等級為UL94-V-0級。

PEI具有很強的高溫穩定性.耐高溫,熱變形溫度達220℃,可在-160一180℃的工作溫度下長期使用。

水解穩定性很好,耐高溫,耐蒸汽；聚醚酰亞胺具有很好的抗紫外線、Y射線性能。應用取代金屬制造光纖連接器,可使元件結構化,簡化其制造和裝配步驟,保持更的尺寸。用于汽車領域,如用以制造高溫連接件、產, 高功率車燈和指示燈、控制汽車艙室外部溫度的傳感器和控制空氣和燃料混合物的傳感器。還可用作耐高溫潤滑侵蝕的真空泵葉輪、在180℃操作的蒸餾器的磨口玻璃接頭承接口、非照明的防霧燈的反射鏡。

PEI是一種穩定性能的熱塑性工程樹脂：

PEI樹脂的一個突出性能是能夠經受長時間的高溫考驗。此耐高熱性能，加上***可燃性和UL實驗室的認證，使PEI樹脂符合了高溫應用的苛刻要求。（延展性）PEI樹脂不但兼有高強度與高模量的特性，它還具備突出的延展性。其屈服拉伸延伸得它能夠自由結合各種便于裝配的搭扣配合設計。甚至在只加入了10%玻纖增強的情況下，PEI 樹脂也可在零度以下至200℃溫度范圍內保持延展性。（沖擊強度）PEI 樹脂具有的實際抗沖擊性能。鑒于PEI 樹脂顯示缺口靈敏度，建議遵守標準設計原則。應限度地減少注塑部件中的應用力集中點（如尖角），以提供有沖擊強度。

PEI 樹脂專用于需要高沖擊性能的應用。此系列的缺口Izod沖擊可達15km/mз。（耐疲勞性）對于循環裝填或擺動部件，疲勞是一生要的設計考慮因素。蠕變行為在考慮任何熱塑性塑料的機械性能時，設計師必須認識到溫度，應力水平和負荷持續時間對材料性能的影響。機使在無法使用許多其他熱塑性塑料的溫度和應力水平下，PEI 樹脂也顯示了極好的抗蠕變性能。PEI 樹脂具有好的電性能，在廣泛的環境條件下都能保持穩定。再加上熱性能和機械性能，使PEI 樹脂成為要求極高的電子和電氣應用的理想選擇。（相對介電常數）雖然應用可能需要或高或低的相對介電常數值，但更生要的是這些值整個使用溫度和/或頻率范圍內保持穩定。
